施工前

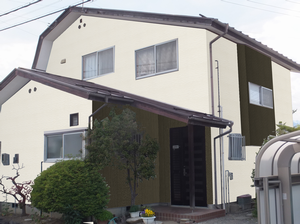

施工後
全商品、色あせに強い
「フッ素焼付塗装」
● 超促進耐候性試験 (※紫外線による変褐色の促進試験)
色あせほとんどなし
● 一般的な有機塗装との比較
一般的な有機塗装
[一般有機塗装鋼板]
ポリエステル、ポリウレタンなど
1種類の有機塗装鋼板
分子構造
初期
紫外線エネルギー
フッ素樹脂 (PVdF)
[フッ素塗装鋼板]
フッ素樹脂とアクリル樹脂が相溶した
状態で混ざっている表面塗装鋼板>
分子構造
初期
紫外線エネルギー
紫外線エネルギーよりも
結合エネルギーが強い
20年相当後
一般的な有機塗装は紫外線エネルギーよりも
結合エネルギーが弱い。
20年相当後
フッ素樹脂(PVbF)は紫外線エネルギーよりも
結合エネルギーが強いので、劣化が進みにくい。
断熱性
本体芯材に使用している硬質イソシアヌレートフォームには高い断熱性があります。 デザインシリーズ・シンプルシリーズ16mm（熱貫流率1.63W/（m2・K））と 同等の断熱性能を得るためには、 窯業系サイディングで約6倍、モルタルで約42倍の厚みが必要です。
● 同等の断熱性能を得るのに必要な厚み比較
（材質単体の熱伝導率からの計算比較）
※ 上記の値は商品単体の性能であり、建物の断熱性能そのものをあらわすものではありません。
建物の断熱性能は構造(構成材料)や開口部の仕様などにより決まります。
熱貫流率
| 「はる・一番」 鋼板製仕様 | デザインシリーズ16 シンプルシリーズ16 | シンプルシリーズ21 |
|---|---|---|
| 1.63 W/(m2・K) | 1.44 W/(m2・K) |
遮音性
商品単体では、1000Hzの周波数帯で約16dBの音を小さくできる遮音性能を有しています。
遮音性能は壁面構成材料の組み合わせにより性能向上が期待できます。
【ご参考】 弊社防火構造［木造下地・軸組構造］の試験値
※ 建物の遮音性能は構造（構成材料）や開口部の仕様などにより決まります。
通気構法
壁体内の結露を防止し、壁体の温度上昇を抑えます。
雨水の侵入を防ぎ、
建物を雨水から守る防水性
本体かん合部（メス実）、出隅・ジョイナーカバーに水密材（パッキン材）を貼付けており、優れた防水性を発揮します。
本体かん合部
※防水紙並びに防水テープによる二次防水は必要です。
同質ジョイナーカバー
同質ジョイナーカバー断面
写真はデザインシリーズ16 銘木柄II
※シンプルシリーズ21・シンプルシリーズ16スマートスパン柄の出隅・ジョイナーおよびシンプルシリーズ16スタイリッシュライン柄のジョイナーは水密材(パッキン材)を設けていませんのでシーリング施工になります。
“重ね張り” 工法とは？
既設の外壁を取り外さずに、現況の状態から下地の胴縁を取り付けて金属サイディングを張っていく工法です。
メリット
- 住みながら施工ができる
- 既存の外壁を残すことで解体や廃材処分の手間、費用がかからない
- 防水性・断熱性・遮音性などの機能がプラスされる
- どんな傷んだ壁も新築のように大変身
では、施工手順を見ていきましょう！
まずは既存壁に胴縁を取付けます。
窓廻りと外壁を施工します。
通気を考え、隙間を各所とりながら施工していきます。
当社こだわりポイント
胴縁に木材を使用するところが多いですが、当社は腐食・伸縮の心配のない樹脂胴縁、セイキのハイブリット建材「SKシリーズ」を使用しています！
ハイブリッド建材
SKシリーズ
一般的な樹脂建材の弱点は、木材と比較して熱による伸縮が大きいことです。セイキのハイブリッド建材「SKシリーズ」は、発泡樹脂にアルミ芯材を一体成形することでこの課題を見事に解消した画期的な建材です。その結果、木材にプラスαした数々の特長を備えています。また、リサイクル樹脂を使用していますので、環境にもやさしい建材です。
アルミ芯材
胴縁の施工が終わると、サイディング本体の取付けになります。
サイディング本体ですが、○のヶ所へビス止めをします。平均455ミリ間隔でとなります。
窓廻りに見切り材を取付けます。
ここをコーキングで納める施工もありますが、当社では全ヶ所見切り材を使用します。
当社こだわりポイント
万一、水が入ったとしても下へ抜けやすい構造になっている部材を使用し、家の内部には入らない施工方法をとります。
サイディングの切断①
サイディング表面にキズがつかないよう、裏面から切断加工します。
サイディングの切断②
窓廻り等、形状に合せて切断して、端部が見切りの中に入るよう施工します。
建物の下部から上部へ向かって張っていきます。
サイディング張りした後、窓廻りはコーキングで防水します。
出隅（コーナー）部分には、専用カバーを取付けます。
同質役物・塗装役物で、役物が目立たず違和感の少ない、スッキリ美しい外壁に仕上がります。
本体と同柄・同色の
同質役物（同質出隅カバー）
本体と同等の色合いに仕上げた
塗装役物（2色出隅カバー）
重ね張りの様子
目地の部分を均等な力で凸凹なく取り付けます。
すると、
継ぎ目が全く解らなくきれいな仕上がりとなります。
中間の継ぎ①
中間の継ぎ②
中間の継ぎは特に見た目の重要ポイントです。
当社ではなるべく解らないように注意して施工しています。
○の所が継ぎ目ですがいかがでしょうか？
中間ジョイナーカバー
中間ジョイナーカバー断面
金属サイディングの中間ジョイナーカバーのメリット
窯業サイディング、ALC等の外壁ですと、通常10年程度で継目ジョイント部のコーキングの打ち替えが必要になりますが、金属サイディングの場合、そのメンテナンス費用を抑えることができます。
塩尻市 Ｍ様邸 サイディング
玄関側
南側
南側アップ
諏訪市 Ｏ様邸 サイディング
玄関側
東側から
裏口側
塩尻市 Ｏ様邸 サイディング
西側
南側アップ
玄関側
北安曇郡 O様邸 サイディング
玄関側
北側
正面側
安曇野市 K様邸 サイディング
南側
玄関側
岡谷市 Ｋ様邸 イメージ画像
柄：ラ・ドゥーナス 色：ベージュ
柄：影石 色：ベージュ
柄：おおびき 色：ミルキーホワイト
柄：銘木 色：ビターブラウン
柄：おおびき 色：ミルキーホワイト
柄：銘木 色：シャインブラック
イメージ画像4で施工
安曇野市 K様邸 イメージ画像
柄：ティーレ 色：ハニーイエロー
柄：ラグジェスブリック 色：ハニー
柄：影石 色：サンドグレー
柄：斜石 色：クリーミーホワイト
柄：煉瓦 色：ラスティーホワイト
柄：斜石 色：クリーミーホワイト
柄：銘木 色：ディープブラウン
イメージ画像4で施工
塩尻市 Ｍ様邸 イメージ画像
柄：ティーレ 色：コットンベージュ
柄：煉瓦 色：ラスティーオレンジ
柄：影石 色：ベージュ
柄：影石 色：ビターレッド
柄：斜石 色：ナチュラルアイボリー
柄：斜石 色：クリーミーホワイト
柄：銘木 色：シャインブラック
イメージ画像4で施工
塩尻市 Ｏ様邸 イメージ画像
柄：斜石 色：ナチュラルアイボリー
柄：影石 色：オーカー
柄：ティーレ 色：ハニーイエロー
柄：長石 色：長石レッド
イメージ画像4で施工
松本市 Ｍ様邸 イメージ画像
柄：ラ・ドゥーナス 色：グレー
柄：ティーレ 色：ハニーイエロー
柄：ラグジェスブリック 色：ハニー
柄：斜石 色：ナチュラルアイボリー
柄：斜石 色：ディープブラウン
柄：影石 色：ビターレッド
イメージ画像4で施工
当社は【K2耐震LaZo工法】の【設計】【施工】の資格者が設計～施工までを一括管理いたします。
【K2耐震Lazo工法】ってなに？
省施工、短工期で、コストも優しい。
「外壁で耐震」するK2耐震LaZo工法は、住みながら施工できます！
外壁で耐震 - 外壁を強くする
外壁リフォーム時に耐震補修を行い、
建物の揺れをより小さくします。
耐力面材が建物の揺れを抑える
耐震補強工事を屋外側から施すので、
暮らしながら工事が可能。
その上からケイミュー外壁材できれいに仕上げます。
重ね張りー既存外壁がモルタル、直張りサイディングの住まいにオススメ
住みながら耐震補強ができて、手間もコストも削減!
(耐震タイプ)
既存外壁に耐震補強工事を行った後、ケイミュー外壁材を重ね張りする工法です。
多彩なケイミュー外壁材から、お好みの外壁材をお選びいただけます。
ケイミュー外壁材(窯業系サイディング、金属サイディング「はる・一番」)
既存外壁(モルタル、直張りサイディング)
耐力面材(コーティング用樹脂塗布)
住みながら施工
工期短縮
低コスト
環境負荷低減
「住宅等防災技術評価」取得
耐震性とともに断熱性も向上する「断熱・耐震タイプ」もあります。
耐震LaZo工法なら省施工で耐震強度の評点がアップ。
耐震強度は計算式で割り出すことができ、その数字を「上部構造の評点」と呼んでいます。
※1 建物が保有している耐力
※2 極めて稀に発生する地震時に建物に加わる力
出典:「2012年改訂版 木造住宅の耐震診断と補強方法」
発行: 一般財団法人日本建築防災協会/国土交通大臣指定耐震改修支援センター
■上部構造評点の判定
「一般診断法」及び「精密診断法」では、木造住宅が大地震の揺れに対して倒壊する可能性を上部構造評点の結果から判断します。建物が必要な耐震性能を満たすには、評点が1.0以上である必要があり、1.0を下回ると建物が倒壊する危険があります。
| 上部構造評点 | 判定 |
|---|---|
| 1.5以上 | 倒壊しない |
| 1.0から1.5未満 | 一応倒壊しない |
| 0.7から1.0未満 | 倒壊する可能性がある |
| 0.7未満 | 倒壊する可能性が高い |
出典:「2012年改訂版 木造住宅の耐震診断と補強方法」
(一般財団法人日本建築防災協会/国土交通大臣指定耐震改修支援センター)
[耐震効果及び施工例]
しっかり診断、しっかり工事「耐震LaZo工法」のリフォームサポート
信頼の業者で、安心工事。
カネシン登録設計者
建築士
カネシン登録施工者
外壁工事者
カネシンの
耐震LaZo工法の流れ
「耐震LaZo工法」は、カネシンが実施する講習を受講し、登録者として認められた者のみが設計及び施工を行うことができます。設計・施工も一貫して行う場合は、それぞれの講習を受講する必要があります。
耐震診断
登録設計者か建築士が一般診断または精密診断を行います。
一般診断と精密診断のどちらか一方のみの実施でも構いませんが、
精密診断を実施することでより最適な補強計画を行うことができます。
耐震補強設計
診断結果により補強が必要の場合、
登録設計者が「耐震LaZo工法」による耐震補強設計を行います。
※登録設計者以外の建築士が耐震診断を行った場合、耐震補強設計を行う前に登録設計者が現地調査を行う必要があります。
耐震補強
改修工事
登録設計者は「耐震LaZo工法」による耐震補強改修工事を行います。
断熱工事
外壁仕上げ
登録施工者または登録施工者の管理のもと、外壁工事車が断熱材及び
外壁の仕上げ(ケイミューの外壁重ね張りまたはモルタル仕上げ)を行います。
※モルタル仕上げの場合は、断熱材を設置できません。
完了報告
登録施行者が施工検査を行い、カネシンへ施工完了報告書を提出します。
K2耐震LaZo工法の 8つの特長
1 住みながらの工事が可能
工事中でも居住者の日常生活に大きな支障をきたさないため、住みながらの工事が可能です。
2 既存壁を壊さないので工期短縮
既存外壁の上にだいぶ力面罪を取り付けるため、法事が簡単で工事期間を短縮できます。
3 低コストで経済的
既存の壁を残すことで撤去や防水などの工事が軽減されるため、工事費用の低減が図れます。
4 環境にやさしい
既存の外壁をはがさないので廃棄物の発生が少なく、環境負荷は低減されます。
5 外廻り※一新で美観向上
外壁材を重ね張りすることで、きれいな外観を実現。しかも耐候性に優れた商品をお使いいただくと、メンテナンスの回数や費用を大幅に削減できます。
※ 屋根・外壁・雨とい
6 軽量屋根材で減震
重い屋根から軽い屋根に吹き替えることで、地震の揺れを軽減します。
7 『住宅等防災技術評価』取得
耐震LaZo工法は、(一般)日本建築防災協会『住宅等防災技術評価』を取得している安心の工法です。
8 断熱材の設置で暮らしが快適に
断熱性を向上させることで、さらに快適な居住空間を実現。しかも、冷暖房費(電気代)も削減できます。
※ 断熱・耐震タイプのみ
施工例
1. 既存南側掃出し
2. サッシを撤去します
3. サッシを90cm小さくして筋交を入れます
4. 2ヶ所を耐震壁に
5. 耐震パネル
6. 重要 金具を取り付けます
7. 柱と基礎を一体化
LaZo工法
8. 基礎に鉄筋を入れて型枠
9. 鉄筋入りの基礎で補強
10. サイディングを貼って完成
11. サッシは断熱タイプ
耐震壁の裏には断熱材を入れます
LaZo工法 ＋ サイディングで・・・
- 耐震補強
- 新築のような美観
- 納得の断熱効果
の 一石三鳥
